iPhone 17 Pro Max内部3D渲染图泄露：揭秘六大结构创新变化

苹果新一代旗舰机型iPhone 17 Pro系列预计将取消钛合金机身框，转而采用铝合金材质，这是近年来设计上的一大变革。昨日，关于该系列实际外观的深度分析随后曝光，最新的内部设计图也在网络上浮出水面，显示新机将配备铝合金与玻璃结合的后盖设计，同时内部结构也将进行多项调整与优化。

根据韩国爆料达人eyes1122公布的iPhone 17 Pro Max的设计图，称这是最新的内部电路板示意图。从泄露的图片可以看出，苹果已在新系列的内部架构上进行较大调整。以下内容整理了重点变化内容，供参考。

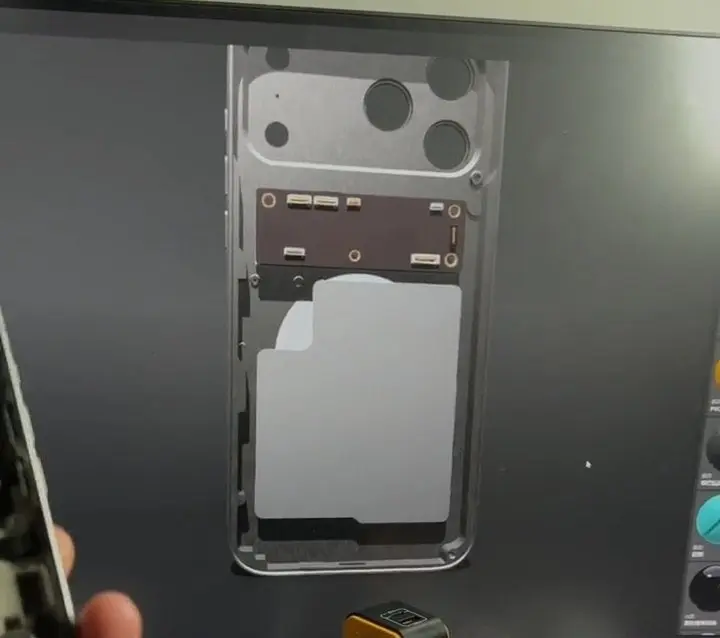

iPhone 17 Pro Max的内部三维结构显示新机身设计

1. 长方形镜头模组与机身一体成型

新版本的iPhone 17 Pro Max内部设计清晰展现，采用横向长方形的镜头模组，与中框和机身实现整合，而不再像以往在摄像头部分加设玻璃模组。

此项调整意味着，拆解iPhone 17 Pro系列时，必须重新从前屏进行拆卸，而不像iPhone 16 Pro用后盖开启的方式。

2. L型电池布局，空间利用更佳

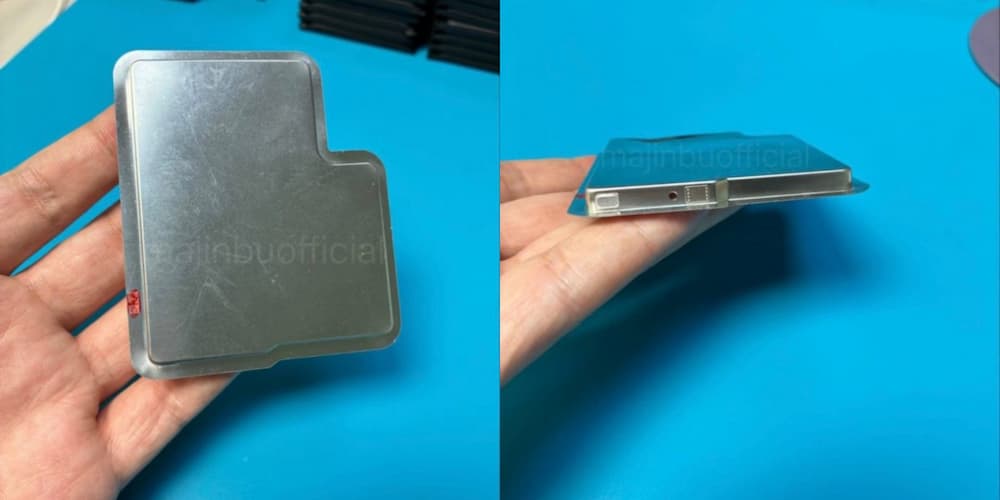

苹果为iPhone 17 Pro Max引入L型结构的金属电池，放置在机身底部，充分利用内部空间。这一设计验证了此前泄露的金属电池零件，且电池尺寸也进行了调整。

目前泄露的零件尺寸为71毫米 x 59毫米 x 5毫米，比以往更短，以配合主板的缩短设计。业内推测新系列的电池容量可能突破5000毫安时，预计将成为系列中容量最大的一款。

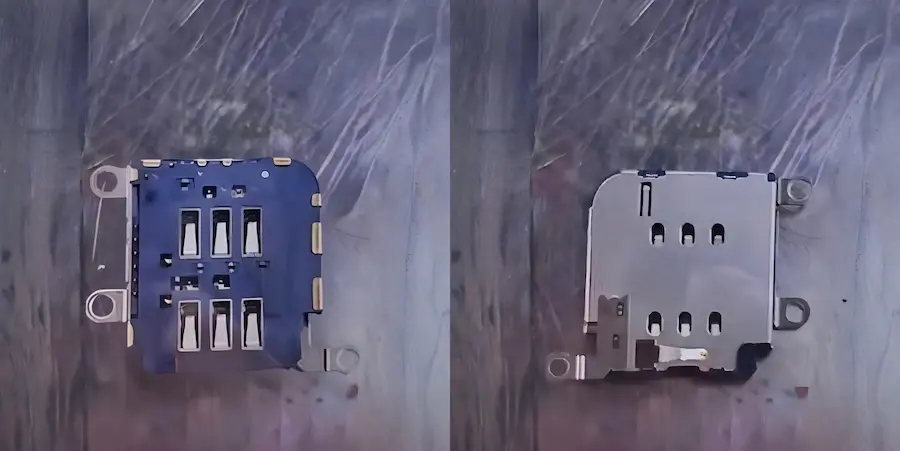

3. 可拆卸的实体SIM卡槽

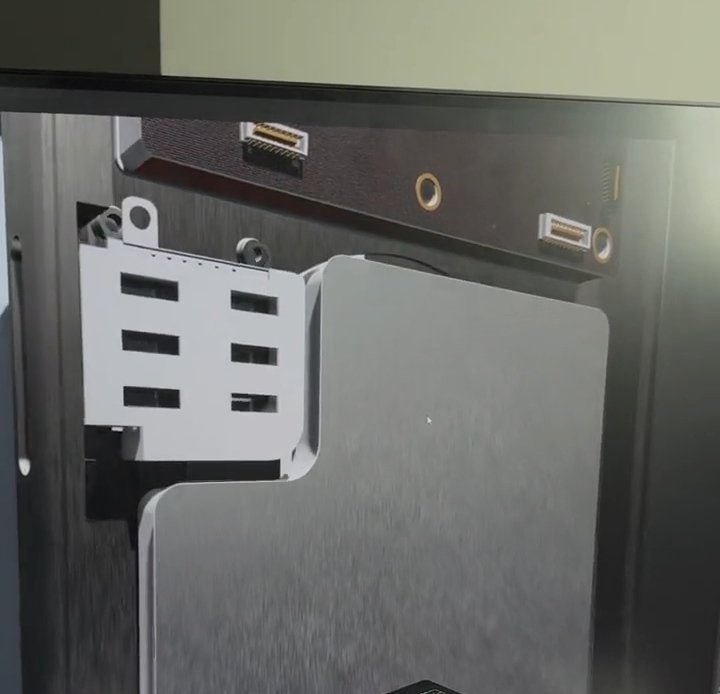

在左上角位置，预留实体SIM卡槽位置，苹果将其设计为外挂式，有助于兼容不同地区的SIM卡版本—包括符合美国市场的eSIM和国际使用的实体卡槽。

此外，网络曝光的零件也证实了新系列将采用模块化的SIM卡槽结构设计，确保更方便更换维护。

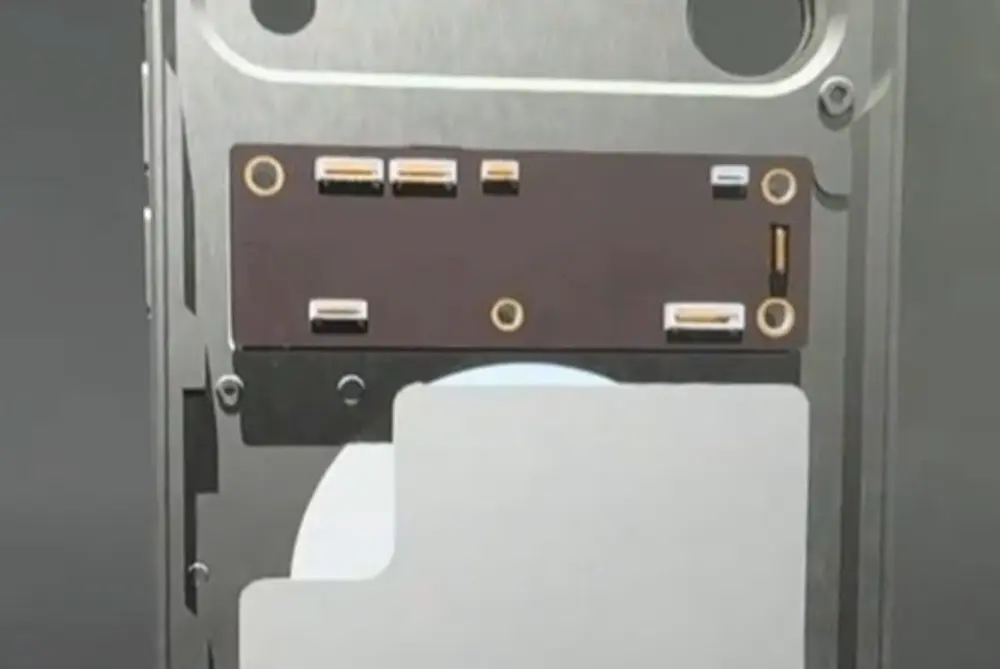

4. 横向主板结构，抗摔性能增强

设计图显示，苹果首次在iPhone 17 Pro系列中引入横向布局的主板结构。这一变化可以在手机遭受冲击时，显著降低主板弯曲或损坏的风险，增强整体的抗摔性能。

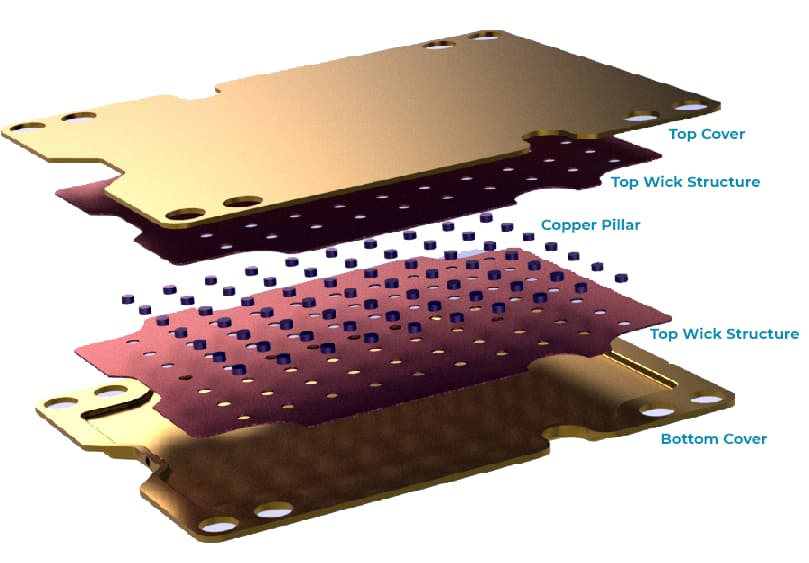

5. 全新气冷散热科技——均温板VC

除了结构优化，还会为iPhone 17 Pro引入气冷式的均温板散热技术，能够提升热管理能力，适应长时间高负载应用如高清视频录制或3A大作游戏，从而减少过热导致的性能下降。

• iPhone 17 Pro散热结构详细解析！VC混合设计全面介绍

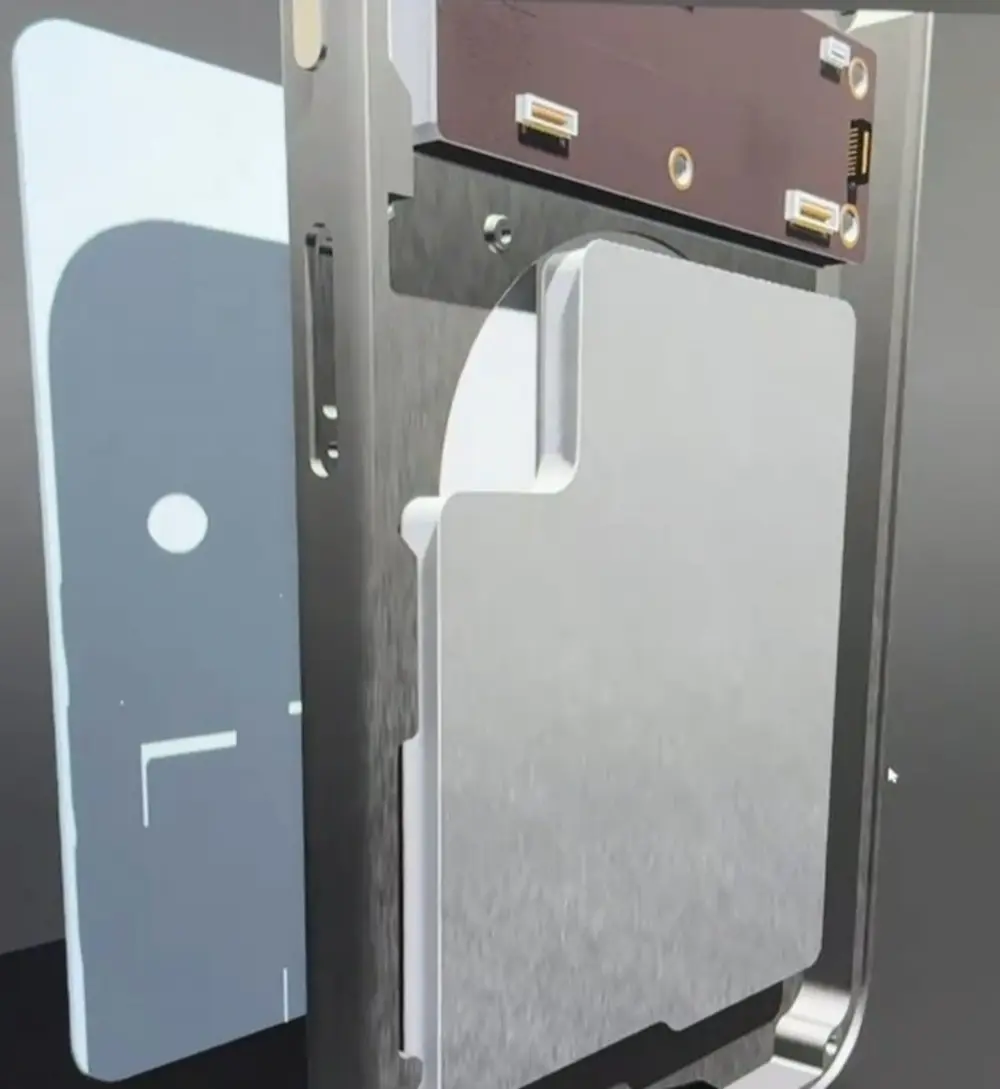

6. MagSafe线圈位置调整

内部布局显示，iPhone 17 Pro Max的MagSafe线圈位置有所变动，随主电路板的布局调整，反映苹果对内部结构整体优化，配合新硬件与散热需求进行调整。
